体育百科|塑胶跑道铅球、铁饼、链球投掷圈的施工方法

     塑胶跑道铅球区的扇形开角为40°,扇形长为20~625px,铁饼、链接区的扇形开角,国际田联2004~2005年修改规则为34.92°,扇形长度分别为铁饼区80m,链球区见图一。

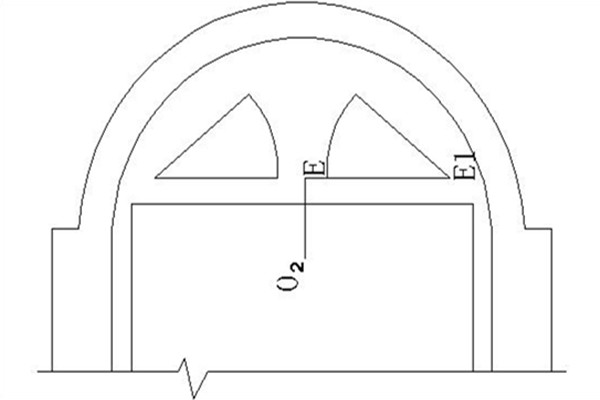

图一 铅球区放线示意图

    塑胶跑道铅球区放线是以场地轴线为基准自O向O2点延长,量O2至E的距离,仪器安放在E点,从垂直90。方向,量E至E1的距离,则E1为铅球区投掷圈圆心位置,相反方向得另一个铅球区的E2,为另一铅球投掷圈圆心位置,钉圆心桩。

    投掷圈以圆心为控制点,以投掷圈半径加长125px画圆,作为挖槽边线,挖至设计标高后,进行底层修整,然后在投掷圆内75px处,埋设微调器三个,每个相距120。

见图二。

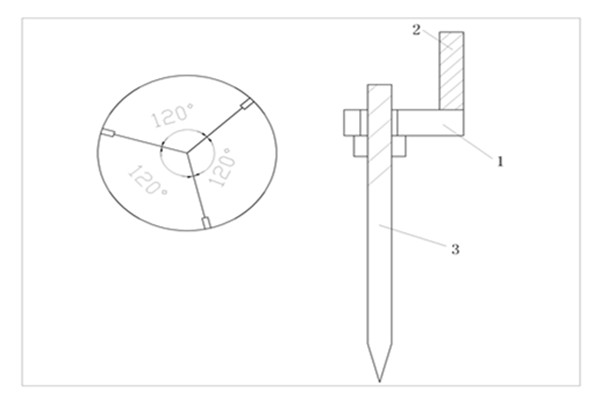

图二 微调器布置图
1—微调器;2—投掷钢圈;3—螺丝杆
    微调器为钢制,直径20mm、长度500mm的圆钢制作,一侧带有螺丝扣,另一侧为尖形,钉入地下的方法是先将螺丝扣端载上三个螺丝帽,最后一个要空两扣,用锤打入地下,钢螺丝帽退出,再安上微调螺丝和微调平台。
    投掷圈为钢带和加筋肋组焊而成,首先将投掷圈放在微调平台上,用水准仪调整高度,钢圈上顶高应是等高,测量无误后,在钢圈加筋肋的一侧平均钉入四个钢桩,用电焊的方法将钢圈焊接牢固,同时在钢圈下放四个水泥混凝土垫块,垫牢。
    浇筑水泥混凝土前,应埋设好三个漏水管投掷圈内要求填筑水泥混凝土,国际田联要求水泥混凝土的标号为250kPa/cm2抗压强度,每1m3混凝土要具有如下特性:水泥含量为300kg,用水量为135L,粗、细骨料含量为1865kg,最大骨料粒径为32mm,每1m3水泥混凝土重为2300kg。施工浇筑混凝土后,需要用机械捣实,混凝土表面修饰为平整、不光滑的表面,施工时,不得碰撞钢圈和加筋肋等。混凝土浇筑后,需要养护、防风吹、防阳光、防雨等表面不得出现裂纹、空鼓、脱皮等现象。
