热线电话 :

400-6266-908

体育百科|透水材料的主要分类

一、普通透水材料

普通透水材料材质为普通碎石经专业机械压制而成的多孔混凝土,通常造价较低,属于较为早期的一般化透水材料,用于一般区域的人行广场、步道及园路等。

二、透水沥青混合料


   透水沥青混合料的运用,往往考虑到场地车行的要求,在满足车行强度的要求下具有良好的透水效果,透水沥青的面层和基层均采用多孔的开级配结构,空隙较大,可迅速渗透雨水。通常要求透水沥青路面的孔隙率为15%~25%,透水率可到达1500mm/h的雨水通过量(暴雨等级为1200~2400mm/h),渗透力为一般黏土的50~70倍。透水沥青由于要求长期的透水,其结构面积材料需要大面积接触雨水,因此透水沥青面层混合料对沥青胶黏剂的要求很高,否则长期的雨水浸泡容易出现脱胶的现象。透水沥青往往满足车性道路要求,但也常用于景区慢行道路、停车场等。


三、透水水泥混凝土

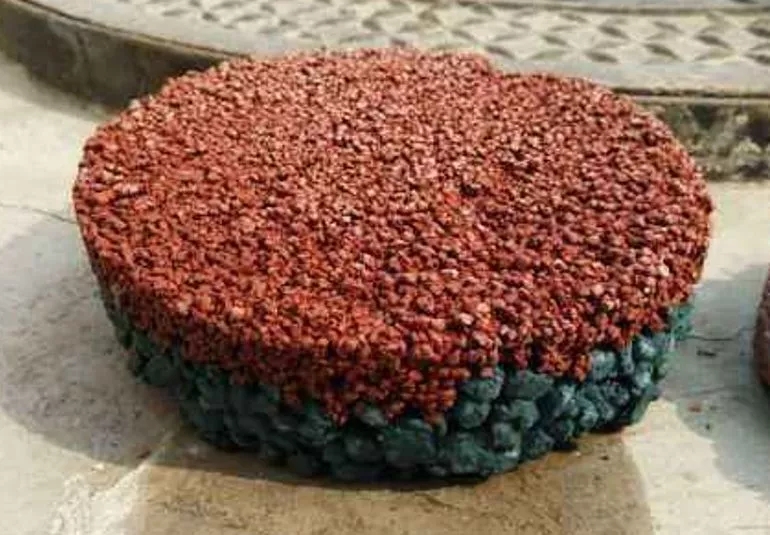

透水水泥混凝土也分为面层和基层。
面层采用细骨料,厚度在3~5cm,添加环氧树脂胶黏固,完成面刷深层渗透反应型耐磨强固剂,可添加不同调色剂;
基层采用粗骨料,厚度在7~10cm,粗骨料基层可形成较大的透水空隙,满足主要渗入功能。

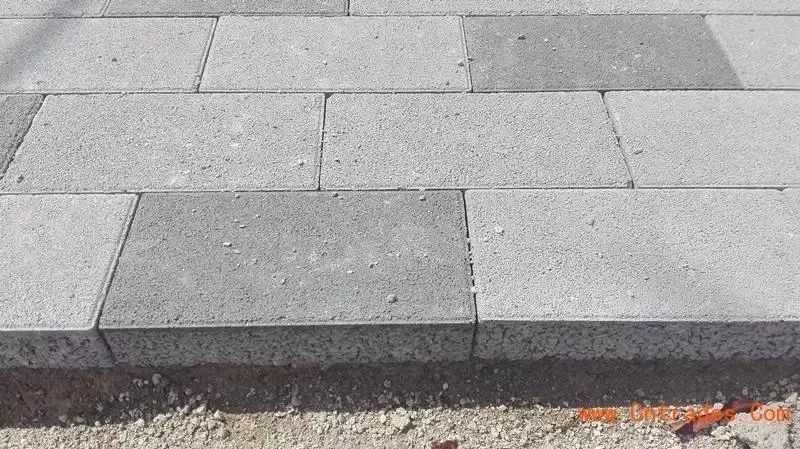

四、透水砖

透水砖最早起源于荷兰,又叫荷兰砖。之后传入国内,由于早期国内对透水道路的意识不强,舒布洛科砖也失去了原有的透水功能,仅为一种普通铺地砖。


近几年透水砖开始不断的研发生产,工程中应用较多的透水砖主要有两种:硅砂透水砖及陶瓷型透水,两者存在较大区别。
硅砂透水砖采用粒径相近的砂、石用胶凝材料胶结,压制成砖坯,表面细腻均匀;
陶瓷型透水砖将相近粒径的陶瓷碎片颗粒压制后,通过烧结形成砖体,抗压强度高。
两者相比,陶瓷型透水砖较大的空隙使得透水效果更加,硅砂透水砖细腻的面层处理使得表面效果更好,由于市场上硅砂透水砖价格远高于陶瓷型透水砖,因此在旅游景区中的园路铺装中,多采用陶瓷型透水砖。

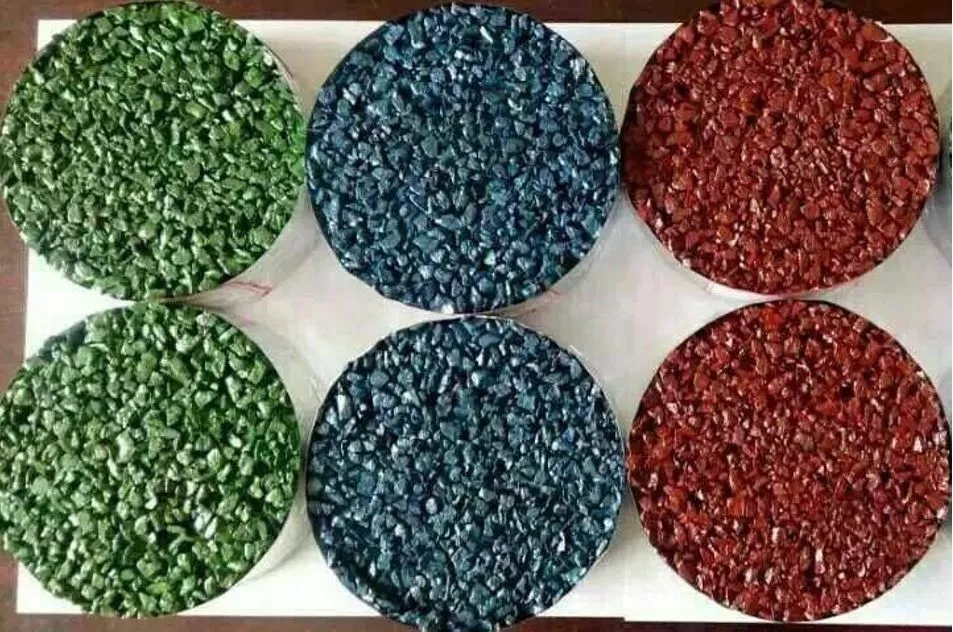

五、彩石复合混凝土透水材料


彩石复合混凝土透水材料面层材质为天然颗粒花岗岩或大理石与环氧树脂胶粘合,底层采用聚合物纤维多孔混凝土,将面层与底层高压压制形成复合型材料。其质感较好,强度可略高于石材,主要用于商业街区等场地。

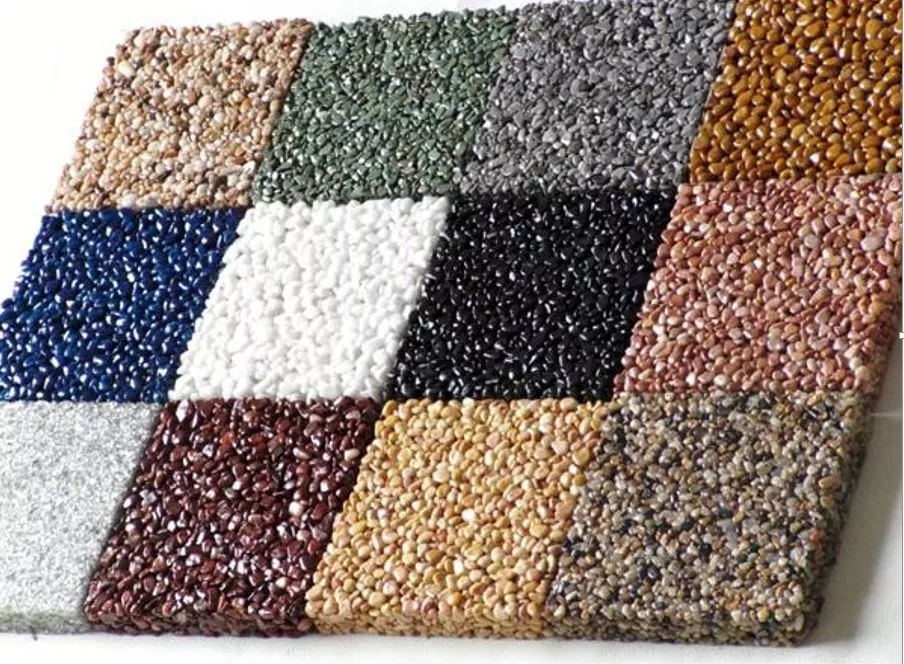

六、彩石环氧通体透水材料


彩石环氧通体透水材料在彩石复合混凝土透水材料基础上舍去底层聚合物纤维多孔混凝土,同时加强面层的粘结性和厚度,并提高面层强度,其粘合材料需采用进口改性环氧树脂。
可根据设计要求拼出各种色彩不同的图案或色块。主要用于园路景观场所或高档别墅区。

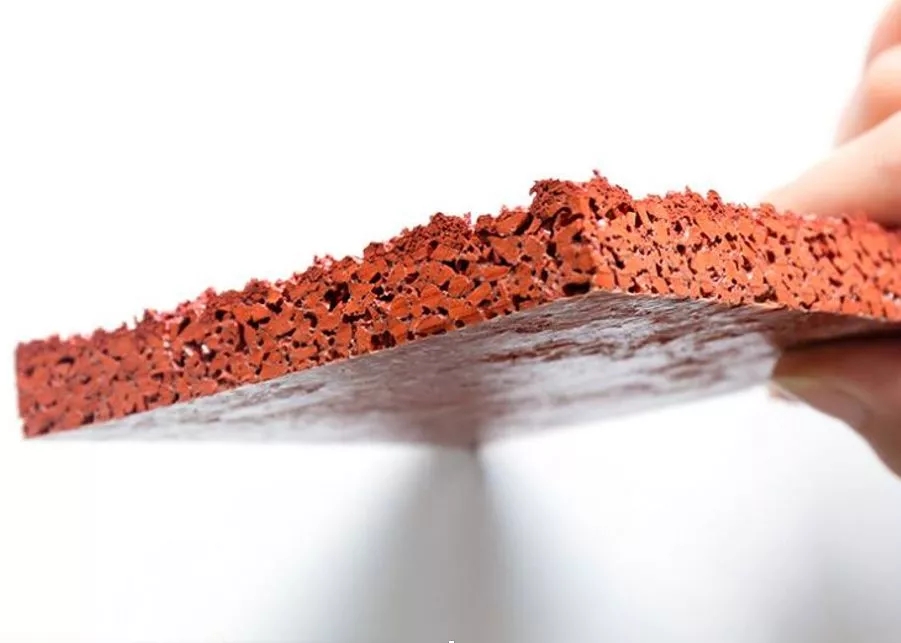

七、透水塑胶


   塑胶常用于运动场地,表面材料本均有良好的透水性,基层材料常采用不透水材料,导致面层塑胶材料在降雨后将长时间浸泡雨水中,不但场地无法快速干燥,同时面层材料也容易浸泡后损坏。因此透水塑胶主要是对普通塑胶场地的基层材料进行改良。透水塑胶主要用于慢行骑车道或儿童活动场地,面层材料往往选用本具有良好透水性的EPDF颗粒,厚度10~15mm,基层采用粗料透水混凝土,厚度根据不同地区地质条件而定。透水塑胶的应用,可使塑胶场地快速干燥并得以使用,同时也大大增加了场地的耐久耐候性。

TOP
